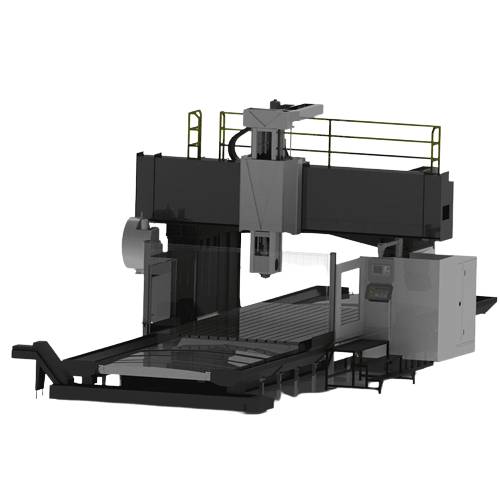

Portalni obradni centar visoke-preciznosti GMM-5038

Great Magtech (Xiamen) Electric Co., Ltd jedan je od najpouzdanijih proizvođača i dobavljača portalnih obradnih centara visoke-preciznosti gmm-5038 u Kini. Srdačno vas pozdravljamo da kupite visokokvalitetni portalni obradni centar visoke točnosti gmm-5038 iz naše tvornice. Kontaktirajte nas za više detalja.

Velike portalne glodalice veliki su CNC alatni strojevi koji kombiniraju stabilnost portalne glodalice sa svestranošću obradnog centra i posebno su dizajnirane za visoko-precizne i visoko-učinkovite zadatke obrade. Ova vrsta alatnog stroja obično se koristi za obradu velikih dijelova kao što su kalupi, zrakoplovne komponente, automobilski dijelovi itd., gdje je potrebna precizna strojna obrada.

Alatni stroj ima strukturu portalnog okvira, koja se sastoji od dva paralelna stupa i gornje grede koja se povezuje sa stupovima, stvarajući robusnu konfiguraciju portala za poboljšanu stabilnost i krutost. Velike portalne glodalice mogu se pohvaliti visoko{1}}preciznim mogućnostima obrade, zahvaljujući integraciji visoko-preciznih servo motora i bilo kugličnih vijaka ili linearnih vodilica, koji osiguravaju točnost i ponovljivost kretanja svake osi. Stroj je također opremljen naprednim ugrađenim-CNC sustavom koji može upravljati složenim programima obrade, omogućujući automatsko upravljanje i više-koordinaciju osi. Dodatno, obično uključuje sustav za automatsku izmjenu alata (ATC), koji olakšava automatsku izmjenu alata tijekom procesa obrade, čime se povećava učinkovitost proizvodnje.



① Osnovna struktura
U usporedbi s dizajnom dvo-vodilica, krutost je 50% veća; U usporedbi s dizajnom s četiri-vodilice, simetričniji je i ravnomjernije raspoređen, smanjujući gubitak snage uzrokovan otporom više-klizača vodilica; Radni stol širine 3 m, osnovna linearna vodilica 2,1 m. To je najbolji raspon omjera od 0,7.
② Struktura pokretne matice portala
X-os pokreće pokretna matica, a potpora u tri-točke koristi se u sredini kako bi se održala točnost rotacije poluge kugličnog navrtanja. Istodobno, nosivost je velika, a otpornost na vibracije pri rezanju je dobra. Može poboljšati dinamičke karakteristike alatnog stroja i povećati točnost, stabilnost i vijek trajanja alatnog stroja.
③ Četvrtasti ram
Veće dimenzije 500*500, originalna dimenzija 460*460. To je dizajn za-težu radnu snagu; Ugrađen-dizajn izravne veze smanjuje potrošnju energije prijenosa s motora vretena na vreteno.
④ Značajke slajda
Velika-veličina i težak-dizajn osiguravaju da gornji dio klizača čvrsto zagrle tri izdužena klizača, a donji dio podupiru četiri standardna klizača.
⑤ Protuuteg dušika
Smanjite opterećenje motora i silu ležaja kugličnog vretena, produžite vijek trajanja kugličnog vretena i motora i ubrzanje Z osi kako biste osigurali točnost obrade.
⑥ Struktura grede
Stepenasti L- dizajn poboljšava krutost; Konkavna struktura C-oblika ima bolju-otpornost na savijanje;
Dizajn velikog dijela; Analiza konačnih elemenata.
⑦ Sustav potpornog okvira s kugličnim vijcima
⑧ Struktura stupca
Ultra-dizajn stupa od 1,28 m smanjuje ukupne vibracije rezanja i čini alatni stroj stabilnim.
