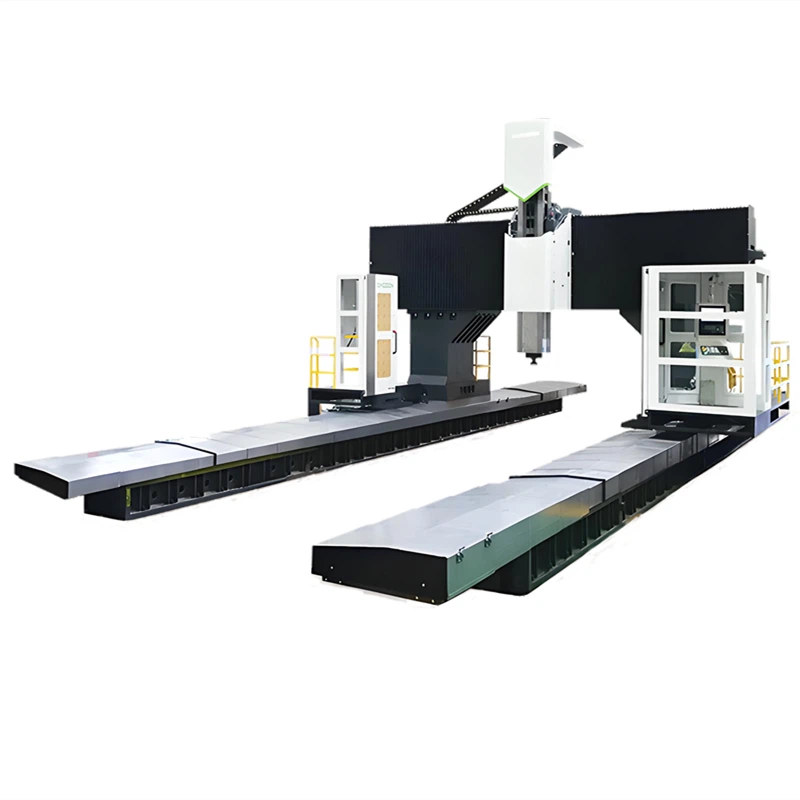

GANTRY Dvostruki stupni obrada središta je vertikalno obradljivo središte pogodno za polja mehaničke prerade i proizvodnje kalupa. Prikladan je za obradu zahtjeva od grube obrade do fine obrade i može dovršiti različite procese poput glodanja, bušenja, dodirivanja, dosadnog itd.
Značajka
1. Opcijski puni kućište, greška detekcije s tri koordinata unutar 0,01 mm
2. glava zupčanika nadograđena na visoku preciznost od 6000 o / min, i grubo i fino obradu
3. Poboljšajte točnost proizvodnje, pogreška u pravom kutu 0,01 mm
Parametri centra s dvostrukim stupcem
|
Model |
GMM-9032 |
||
|
Subjekt |
Tehnički podaci |
Jedinice |
/ |
|
Putovati |
X-osi |
mm |
9000 |
|
Y-osi |
mm |
3200 |
|
|
Z-osi |
mm |
1000 (opcionalno 1250/1500) |
|
|
Vretenasto nos do radnog stola |
mm |
350-1350 |
|
|
Troosni vodič |
/ |
X/y linearni vodič za valjke s velikim opterećenjem z-assa z-assi |
|
|
Širina vrata |
/ |
3200 |
|
|
Vrsta RAM -a |
/ |
RAM kvadratni tip (500x500) |
|
|
Radni stol |
Veličina radnog stola (l*w) |
mm |
8800*2600 |
|
Maksimalno opterećenje tablice |
t |
30 |
|
|
T-ulog |
mm |
13-28*200 |
|
|
Vreteno |
Tip vretena |
tip |
BBT-50 |
|
RPM vretena |
okretaja |
6000 |
|
|
Tip vretenastog pogona |
/ |
DDS |
|
|
Hraniti |
Brzo prelazak (x/y/z) |
M/min |
2006/10/10 |
|
Rezanje napajanja (x/y/z) |
M/min |
6 |
|
|
Mjenjač alata |
Atc |
/ |
24 (opcija: 40/60) |
|
Motor |
Motor vretena |
KW |
22/26 (140-286 nm) |
|
Troosni servo motor |
KW |
6/3/3 (38/36/36 nm) |
|
|
Točnost |
Točnost |
mm |
0.045/0.025/0.015 |
|
Ponovljivost |
mm |
0.03/0.02/0.01 |
|
|
Potrebna snaga |
Zahtjev za napajanje |
kVA |
60 |
|
Zahtjev za tlak zraka |
kg/cm² |
6^8 |
|
|
Drugi |
Vanjske dimenzije (l*w*h) |
mm |
19600*6450*5820(6320) |
|
Gruba težina |
t |
76 |
|
Standardni pribor
|
Sustav rashladne tekućine vretena |
Kruto tapkanje |
Dvostruko LED radno svjetlo |
Usmjerena kutija |
|
Automatski sustav podmazivanja |
Razmjena topline za električni ormar |
LED 3 Upozorenje u boji |
Izravnavanje vijaka i jastučića |
|
Polu-urezan čuvar |
CHIP CHIP CHIP DUAL SCRUW |
CHIP CHIP TIP CHIP I CART |
M30 Automatski isključen |
Opcije
|
Optička linearna skala |
Sonda za obradu |
Naftna magla |
Priručnik/poluautomatsko 90milling glava |
|
CTS |
Chip transportni sustav |
Naftni skimmer |
Sustav mjerenja automatskih dijelova |
|
20T/40T/60T ATC |
Rotacijski stol |
